Q615F螺纹三通球阀
T型、L型规格型号齐全

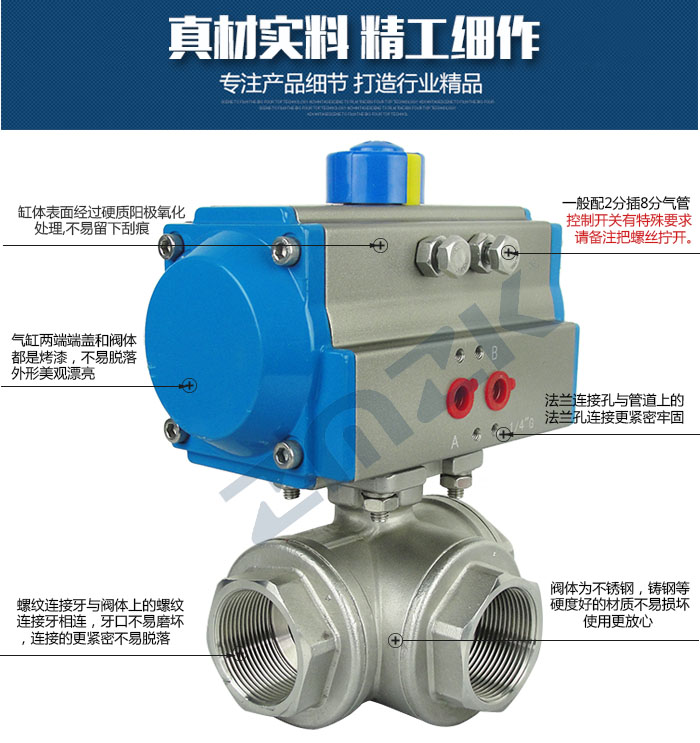

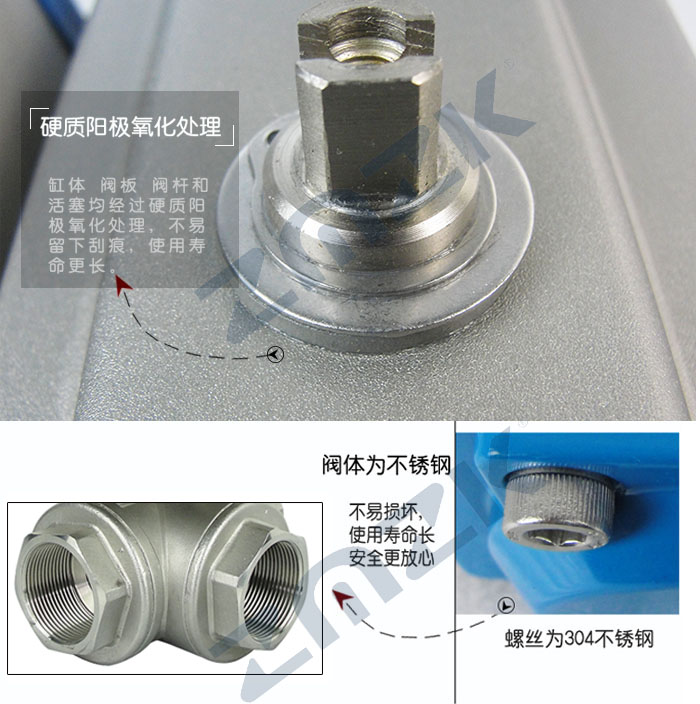

执行器缸体经过硬质氧化处理,更耐用
耐磨耐腐蚀,使用寿命长
交货快,常规型号当天发货
  • 产品概述

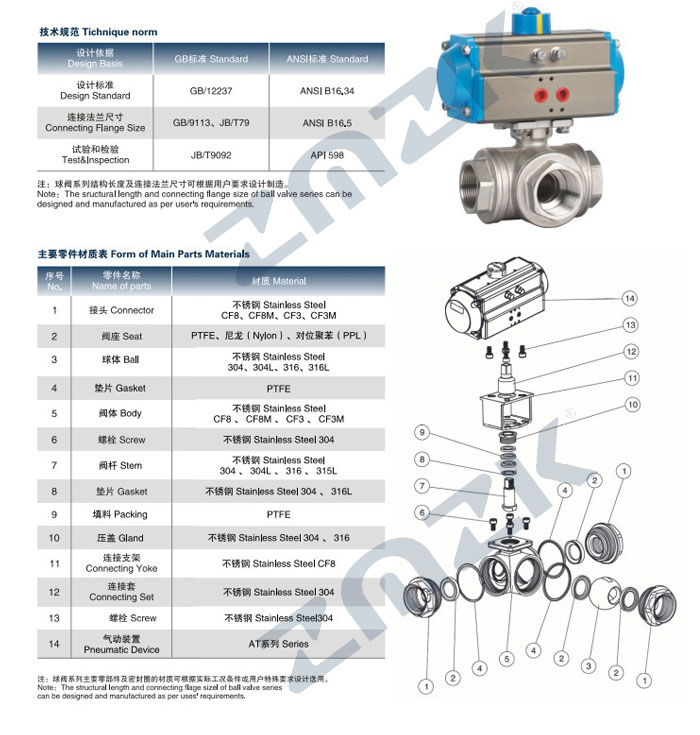

  • 技术参数

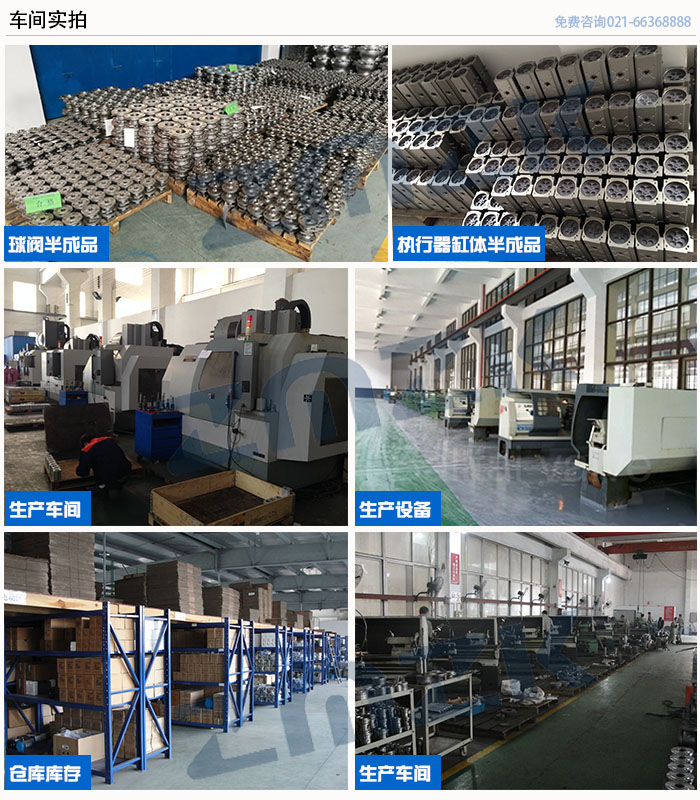

  • 车间实拍

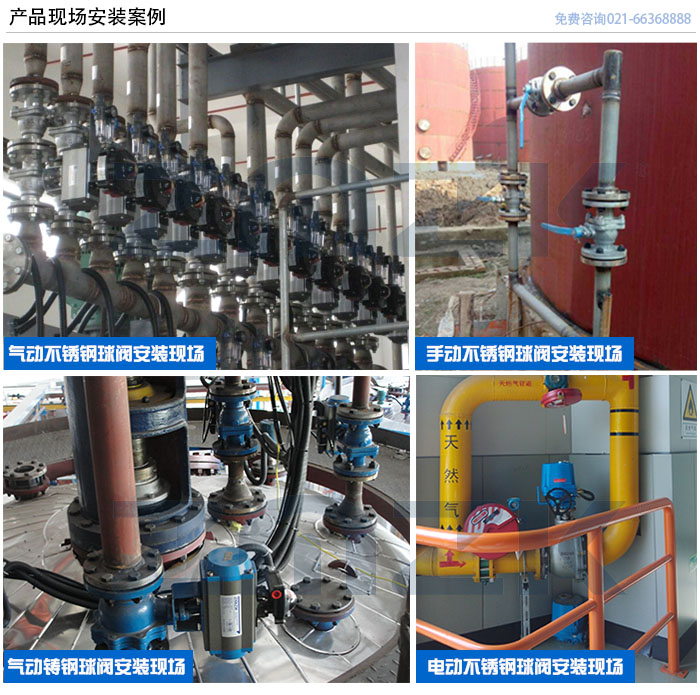

  • 安装案例

  • 螺纹三通球阀型号规格



    三通球阀介质流向图





    上海中美阀门球阀外包装图



    一、三通螺纹气动球阀概述:

    三通螺纹气动球阀是由双(单)作用气动活塞式执行器和三通球阀组成。其阀体分为L型和T型。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能稳定,广泛的用于石化、冶金、电力等工业部门。



    产品名称

    三通螺纹气动球阀

    产品型号

    Q614/5F

    产品口径

    15-100MM

    产品压力

    1.0Mpa-4.0 Mpa

    阀体材质

    铸钢,不锈钢304316316L

    阀板材质

    铸钢,不锈钢304316316L

    驱动方式

    手动气动电动



    二、三通螺纹气动球阀的主要特点:

    1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
    2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
    3、一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
    4、维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
    5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

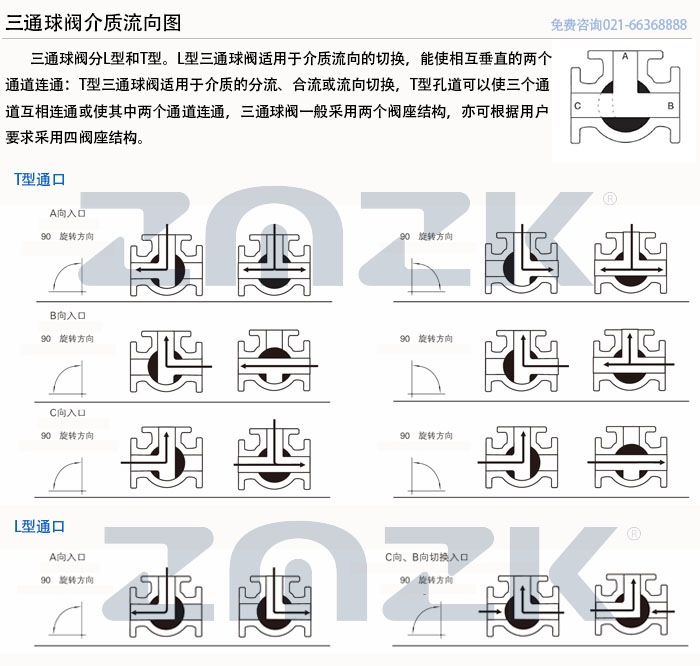

    三、螺纹三通气动球阀的介质流向原理:

    三通球阀分L型和T型,介质流通方向见下图。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。






    四、报价须知:

    1、 阀体参数:口径,工作压力,阀体材质,使用介质,温度,连接形式等参数

    2、 执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(-开式,-关式)

         3、可选附件:电磁阀,限位开关,二联件

    4、若已经由设计单位选定的三通螺纹气动球阀型号,请将三通螺纹气动球阀型号直接报与我司销售部订购。5、 如有需要定做的,可以和我们联系,欢迎来电咨:021-66368888

    请尽量详细提供关于三通螺纹气动球阀的参数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供优质的服务.
