VQ647H法兰V型球阀
按箭头指示方向安装
介质单向流向
有超强的剪切能力
阀体为一个整体,坚固耐用
  • 产品概述
  • 技术参数
  • 车间实拍
  • 安装案例

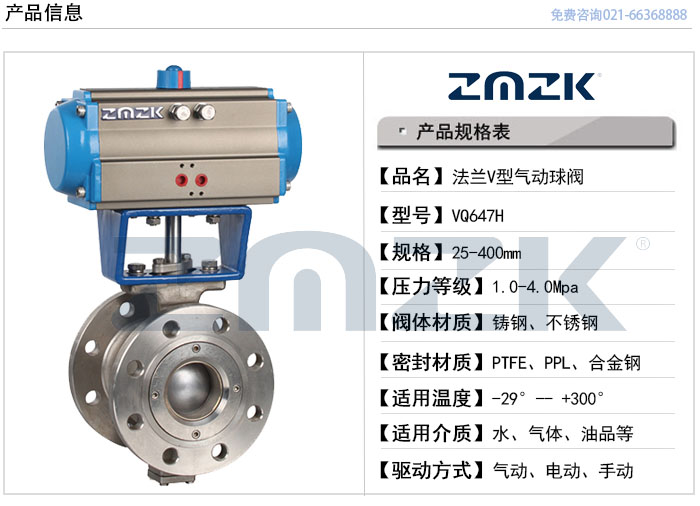

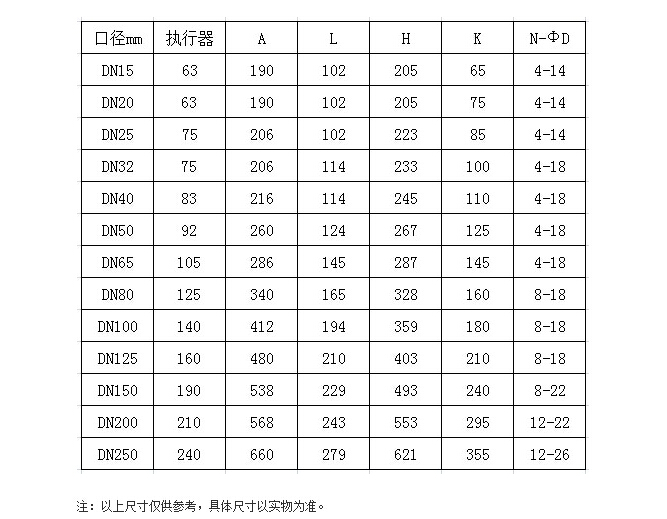

  • 法兰V型球阀型号规格

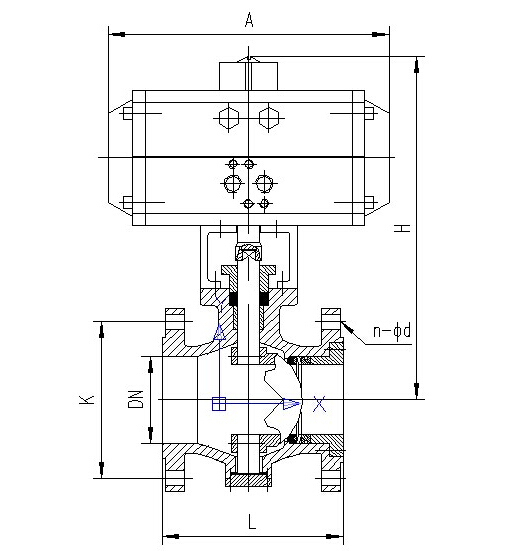

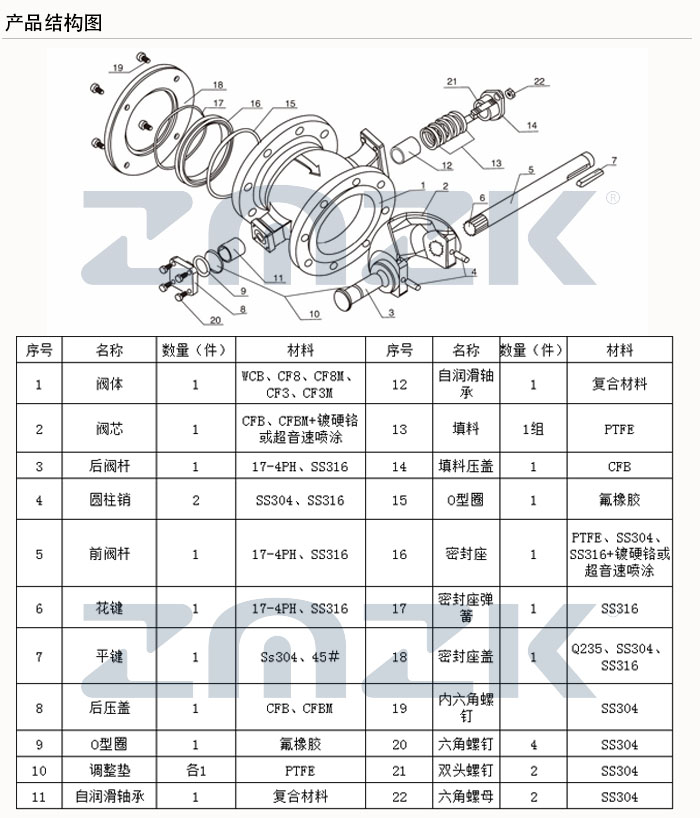

    法兰V型球阀结构图



    上海中美阀门球阀外包装图

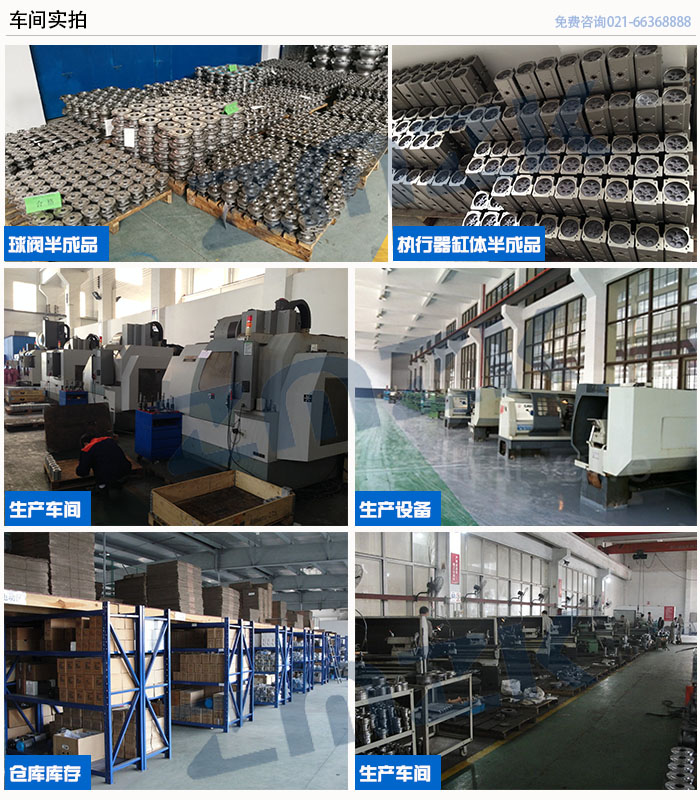

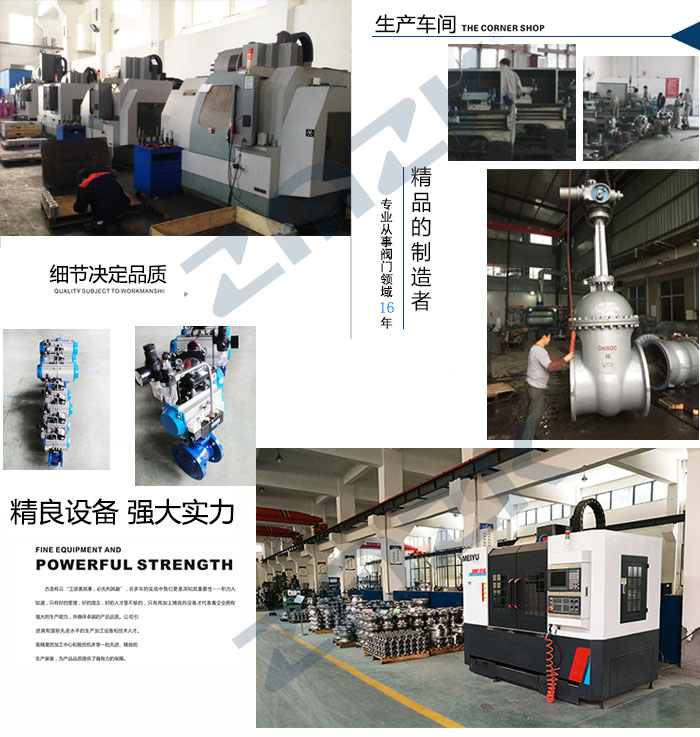

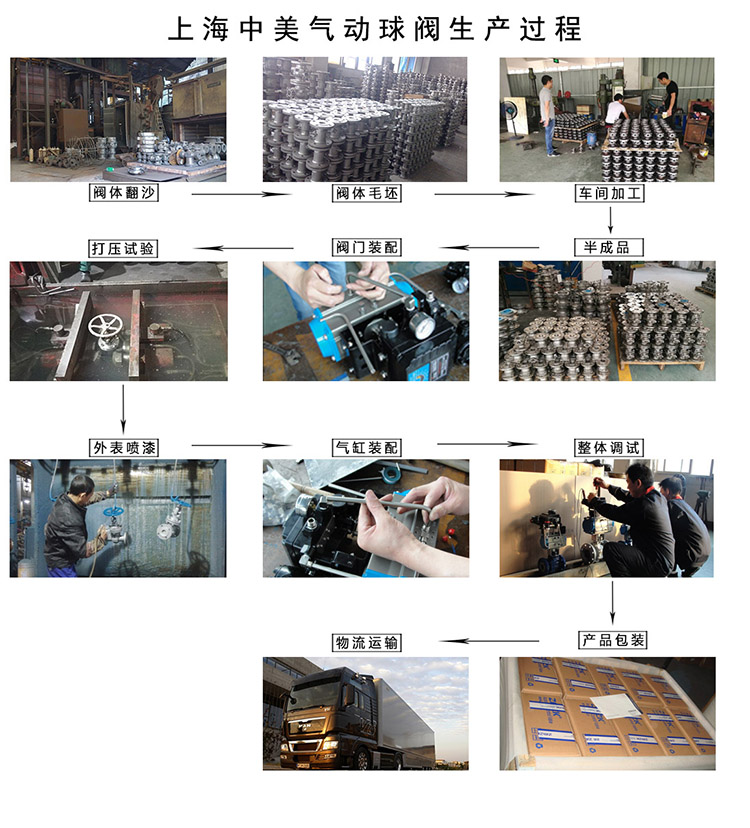

    上海中美阀门车间实拍

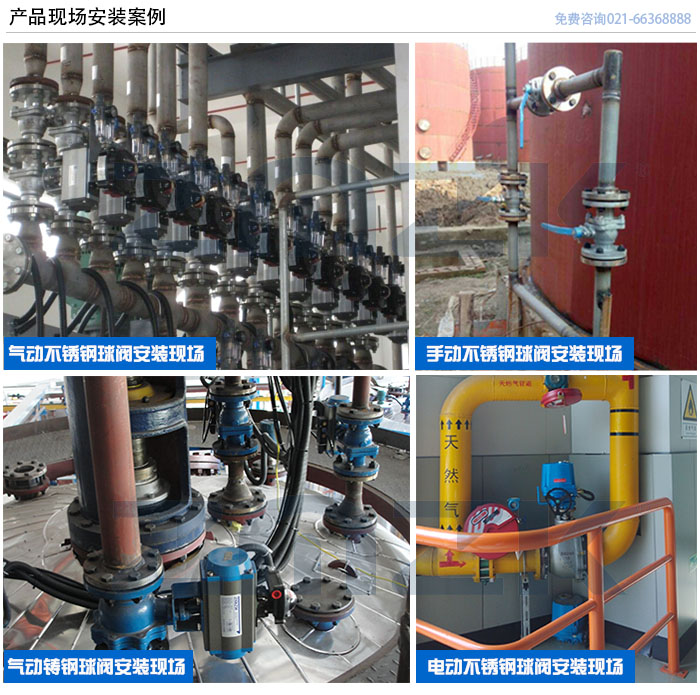

    上海中美阀门球阀安装现场

    一、法兰V型气动球阀概述:

    法兰V型气动球阀采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口,流通能力大,压力损失小,并具有精确的截流特性和控制功能,流量特性为近似等百分比。启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。法兰V型气动球阀是由双(单)作用气动活塞式执行器和快装球阀组成。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能稳定,广泛的用于石化、冶金、电力,食品等工业部门。



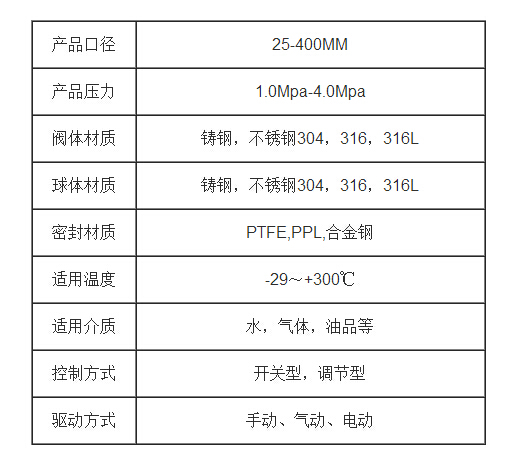

    产品名称

    法兰V型气动球阀

    产品型号

    Q647H

    产品口径

    15-300MM

    产品压力

    1.0Mpa-4.0 Mpa

    阀体材质

    铸钢,不锈钢304316316L

    阀板材质

    铸钢,不锈钢304316316L

    驱动方式

    手动气动电动


    二、法兰V型气动球阀的特点:

    1、结构紧凑,体积小,可竖卧安装等优点。

    2、具有出色的调节特性:V型球阀具有一个近似等百分比的固有流量特性及高达3001的可调比。因此V型阀可以在广幅的变化范围内提供精确的控制。

    3、流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。

    4V型球阀采用双轴承结构,机械稳定性能高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。

    5、可靠(安全)性:阀体为一个整体,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。

    6、金属阀座的优越密封性:V型球阀采用可动金属阀座,自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10-6×额定流量系数。

    7、超强的剪切能力:V型球阀采有金属硬密封结构,V型球阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。

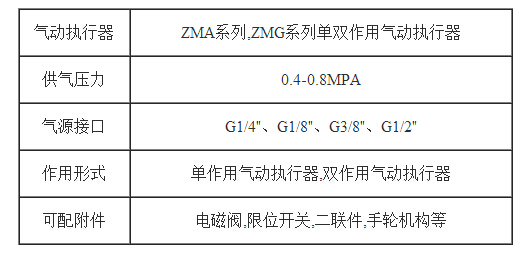

    三、气动执行器的主要参数:



    气动执行器

    ZMA系列,ZMG系列单双作用气动执行器

    供气压力

    0.4-0.8MPA

    气源接口

    G1/4"G1/8"G3/8"G1/2"

    作用形式

    单作用气动执行器,双作用气动执行器

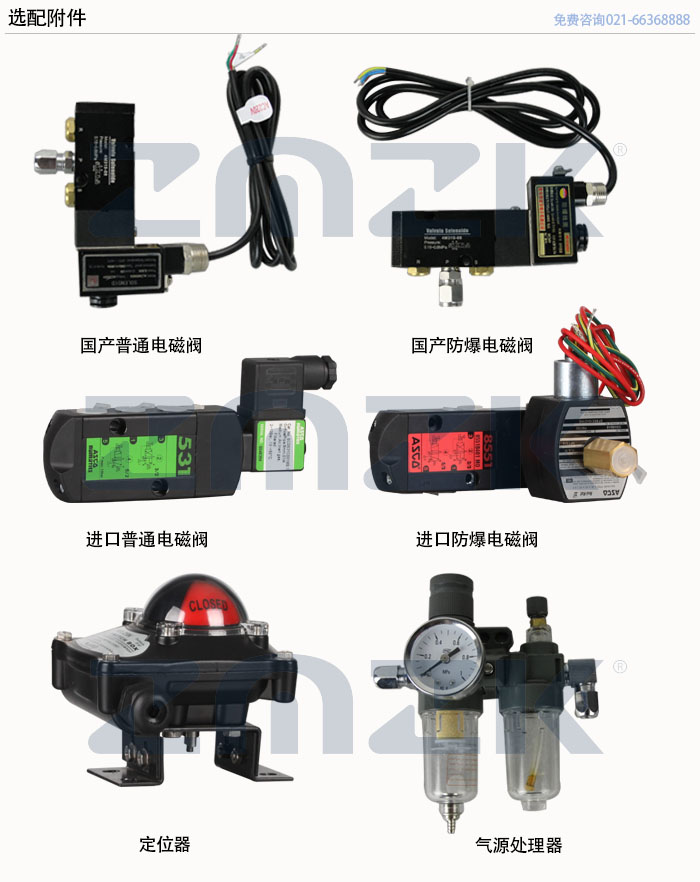

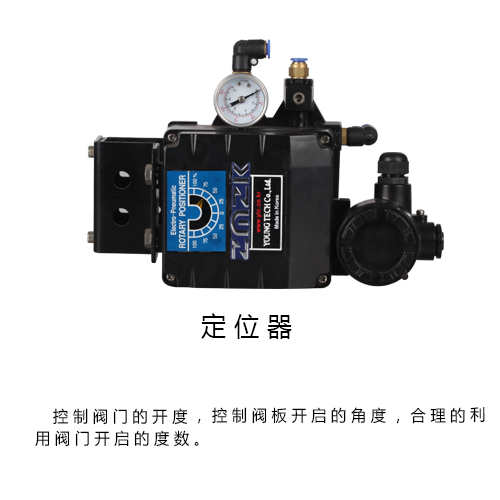

    可配附件

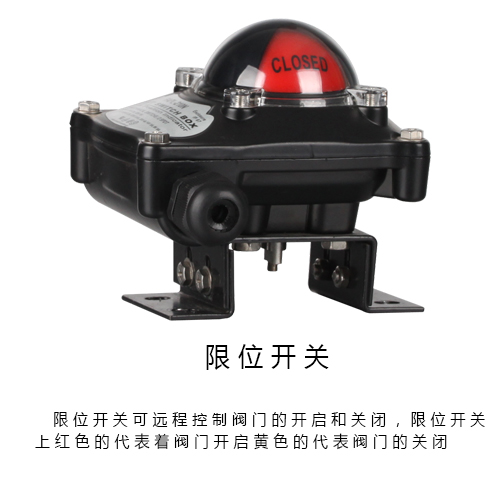

    电磁阀,限位开关,二联件,手轮机构等

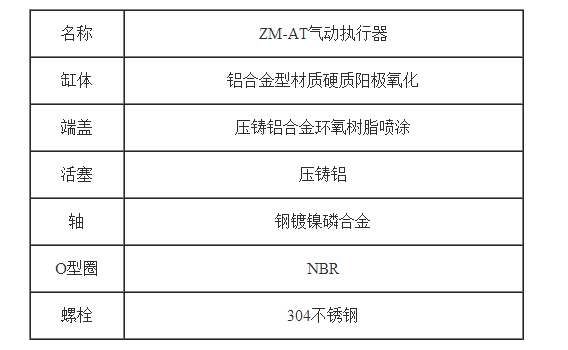

    四、气动执行器的主要零部件材料:



    名称

    ZMA气动执行器

    缸体

    铝合金型材质硬质阳极氧化

    端盖

    压铸铝合金环氧树脂喷涂

    活塞

    压铸铝

    钢镀镍磷合金

    O型圈

    NBR

    螺栓

    304不锈钢





     五、法兰V型气动球阀的阀体主要零部件材料:



    零件名称

    主要材料

    阀体

    铸钢,不锈钢304316316L

    球芯

    OCr18Ni9OCr17Ni12Mo2

    阀座

    聚四氟乙烯

    阀杆

    OCr18Ni9OCr17Ni12Mo2

    填料

    聚四氟乙烯, 柔性石墨




    六、报价须知:

    1、 阀体参数:口径,工作压力,阀体材质,使用介质,温度,连接形式等参数

    2、 执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(-开式,-关式)

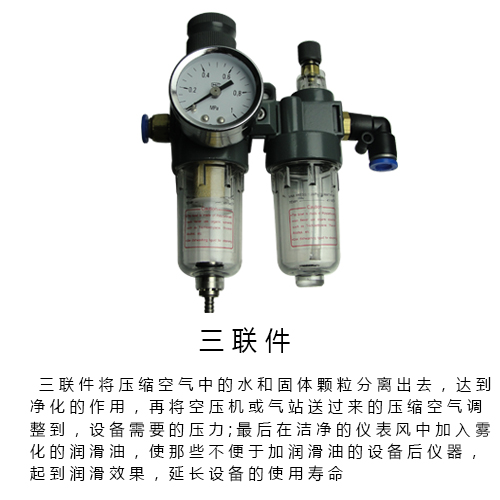

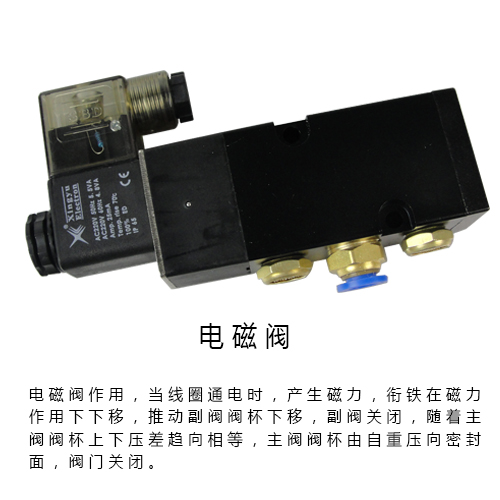

    3、可选附件:电磁阀,限位开关,二联件

    4、 若已经由设计单位选定的法兰V型气动球阀型号,请将法兰V型气动球阀型号直接报与我司销售部订购。

    5、 如有需要定做的,可以和我们联系,欢迎来电咨:021-66368888

    请尽量详细提供关于法兰V型气动球阀的参数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供优质的服务.
