当前位置:首页 >>气动蝶阀>>  法兰式气动蝶阀
D641X法兰软密封蝶阀
外观精美,维修简单 方便
不易损坏 耐用
全新材质制造 品质保证
小巧,结构紧凑
  • 产品概述
  • 技术参数
  • 车间实拍
  • 安装案例

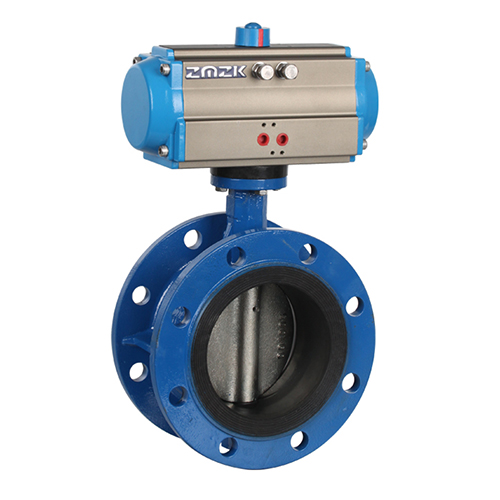

  • 法兰软密封气动蝶阀




     蝶阀选配附件

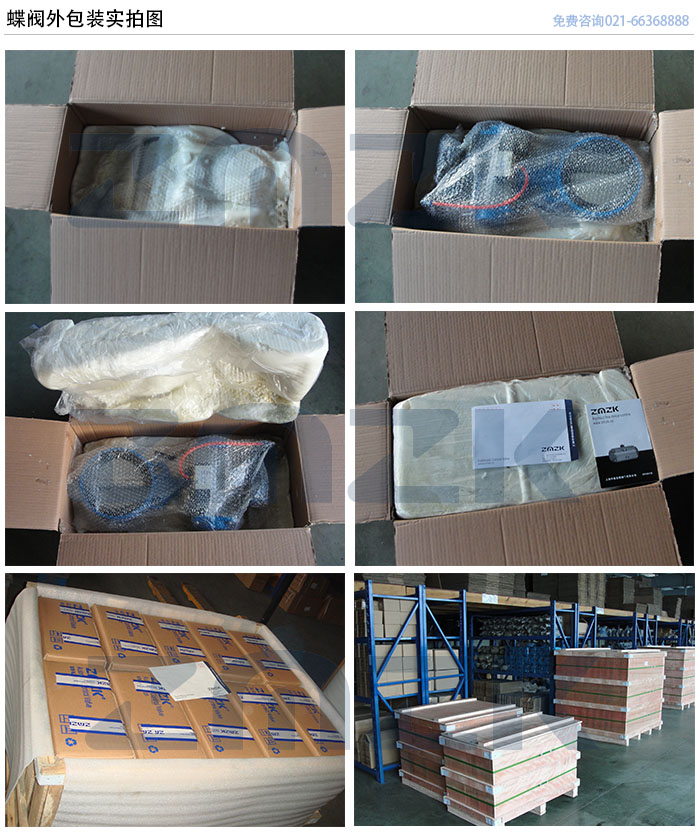

    上海中美阀门蝶阀外包装图

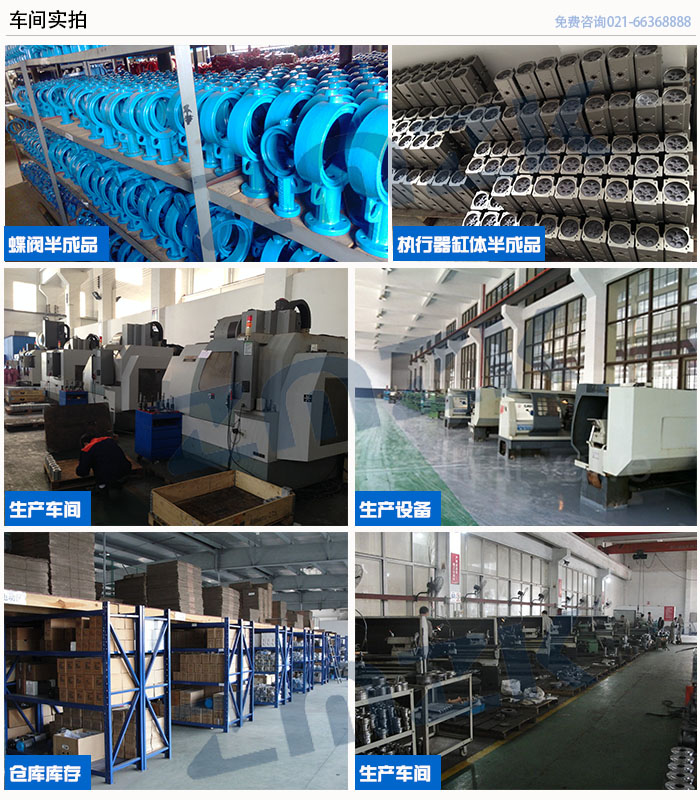

    上海中美阀门车间实拍

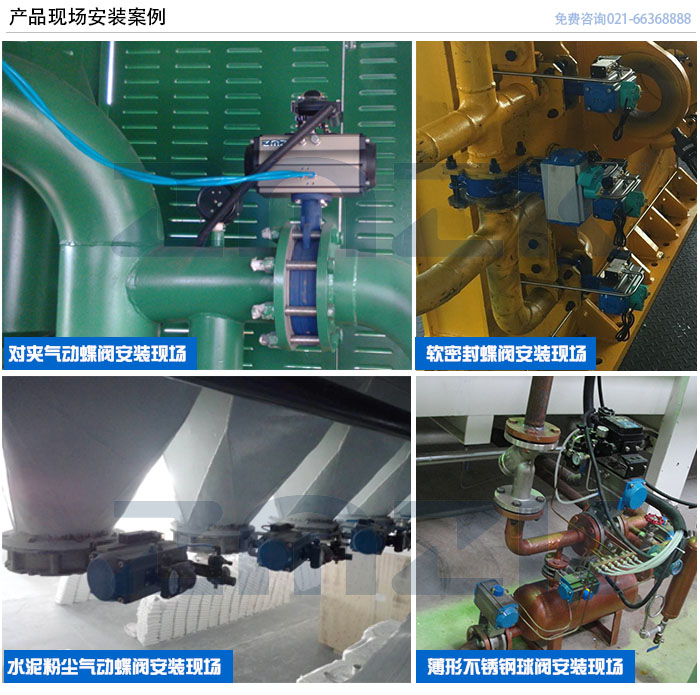

    上海中美阀门球阀安装现场

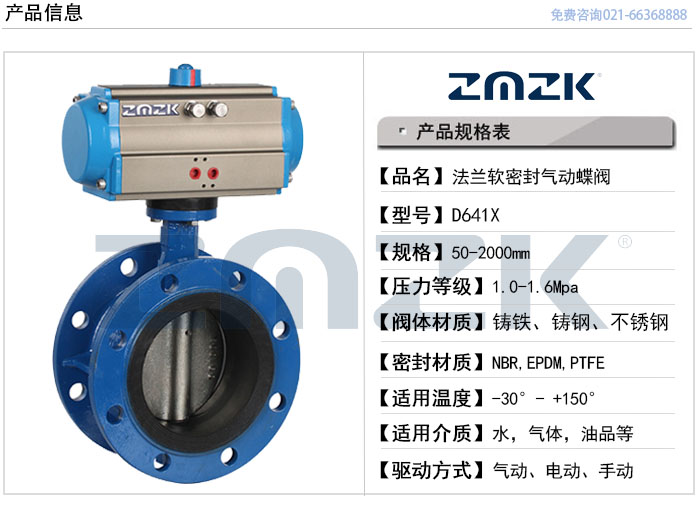

    一、软密封气动法兰式蝶阀概述:

    气动法兰式软密封蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。



    产品名称

    软密封法兰式气动蝶阀

    产品型号

    D641X

    产品口径

    50-1200MM

    产品压力

    1.0Mpa-2.5 Mpa

    阀体材质

    铸铁,铸钢,不锈钢304316316L

    阀板材质

    铸铁,铸钢,不锈钢304316316L

    驱动方式

    蜗轮手动气动电动

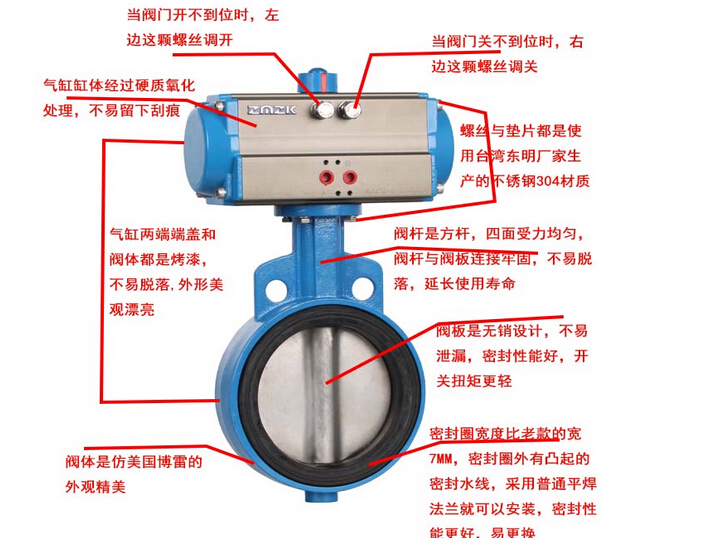

    二、软密封气动法兰式蝶阀的主要特点:

    1本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。
    2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
    3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
    4、蝶板采用框架结构,强度高,过流面积大,流阻小。
    5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
    6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
    7、本阀结构独特,操作灵活,省力,方便。

    三、软密封气动法兰式蝶阀的执行标准:



    制造标准

    GB/T 122387-89

    法兰标准

    GB9113-2000GB17241.6-1998

    结构长度标准

    GB12221-89

    检验标准

    GB/T 13927-92



    四、气动执行器的主要参数:



    气动执行器型号

    ZM-AT系列,ZM-GT系列单双作用气动执行器

    供气压力

    0.5-0.7MPA

    气源接口

    G1/4"G1/8"G3/8"G1/2"

    作用形式

    单作用气动执行器,双作用气动执行器

    可配附件

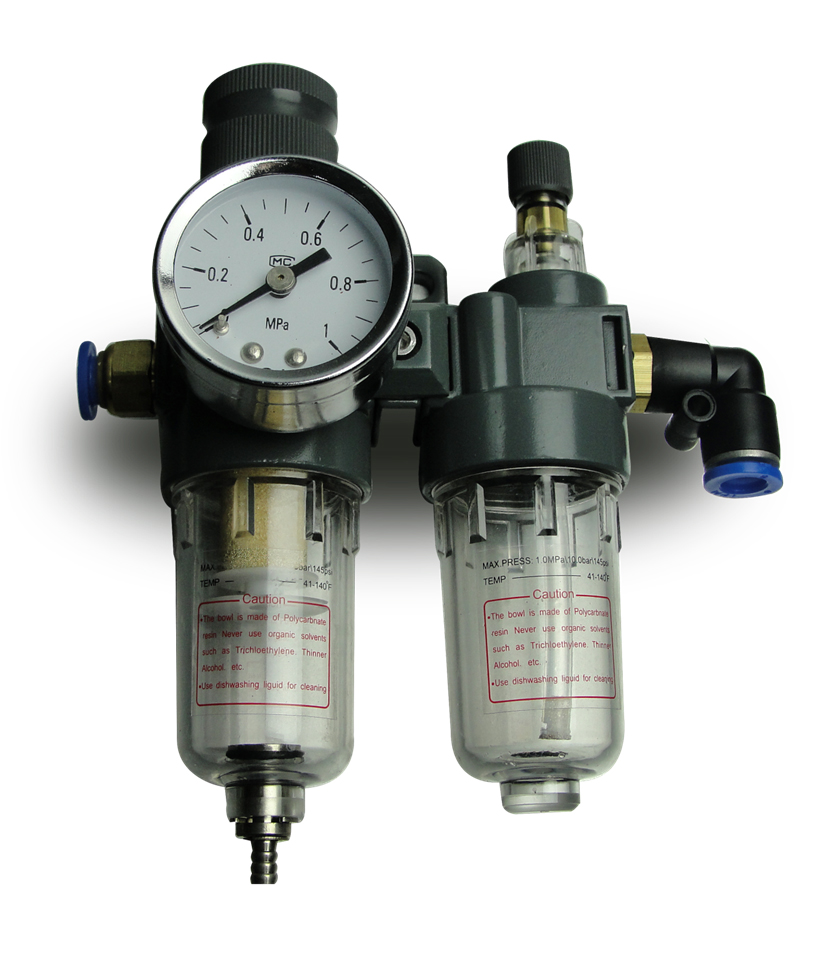

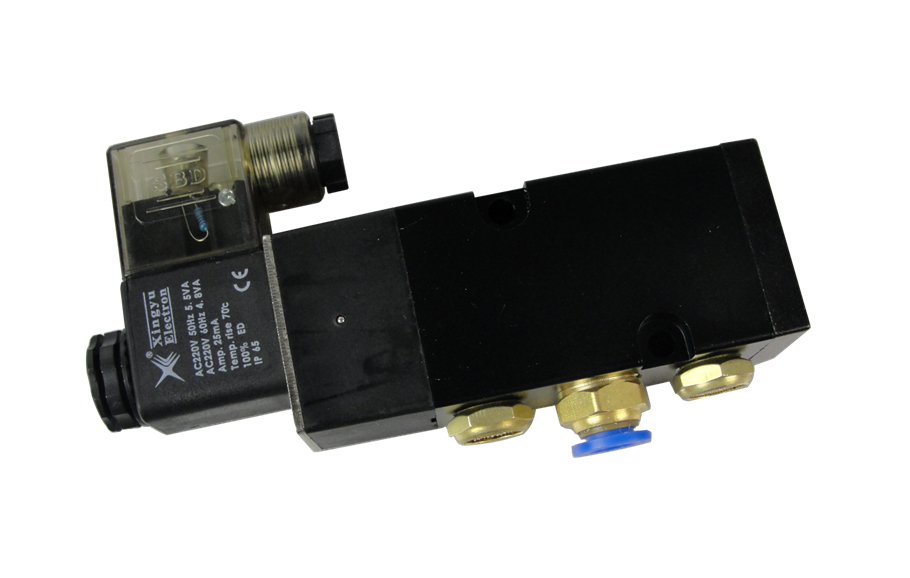

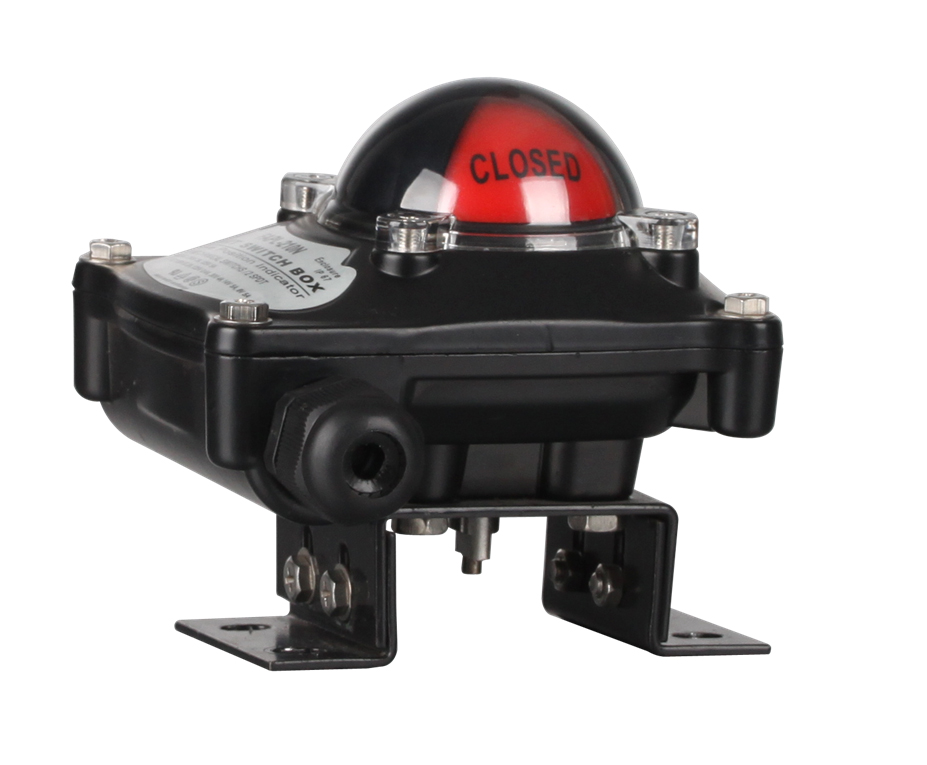

    电磁阀,限位开关,二联件,手轮机构等



    五、软密封气动法兰式蝶阀的主要零部件材料:



    零件名称

    主要材料

    阀体

    铸铁,铸钢,不锈钢

    蝶板

    铸铁,铸钢,不锈钢及特殊材料

    密封圈

    各种橡胶,聚四氟

    阀杆

    不锈钢

    填料

    O型圈,柔性石墨



    六、报价须知:

    1阀体参数:口径,工作压力,阀体材质,使用介质,连接形式等参数

    2执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(-开式,-关式)

    3. 可选附件:电磁阀,限位开关,二联件



    请尽量详细提供关于气动软密封法兰蝶阀的对数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供优质的服务
