三片式焊接球阀
使用范围广,体积小
结构紧凑,效率高
使用寿命长
产品经久耐用 不易损坏
  • 产品概述
  • 技术参数

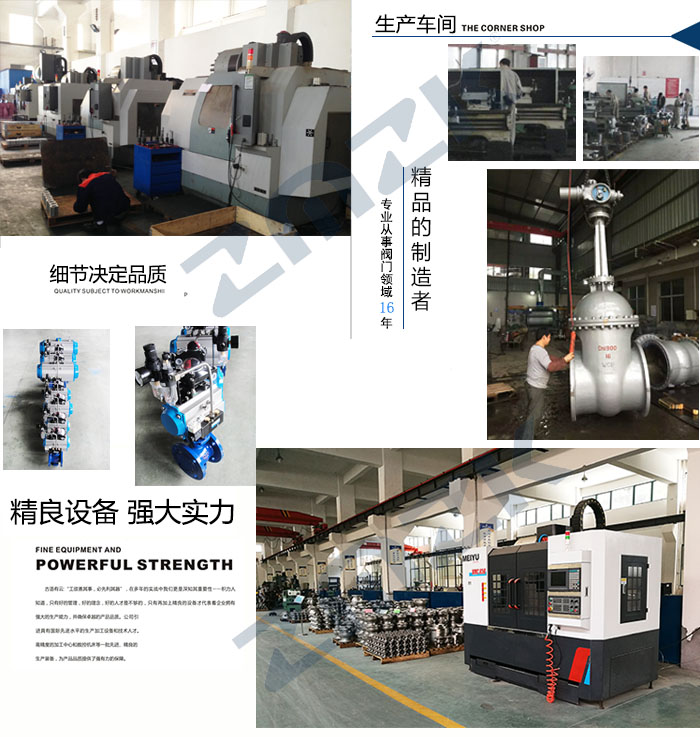

  • 车间实拍

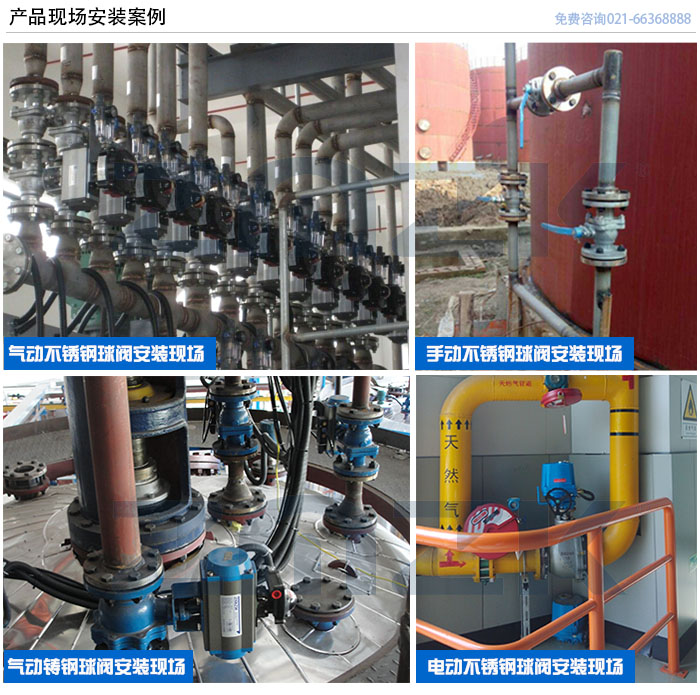

  • 安装案例


  • 一、三片式焊接气动球阀概述:

    三片式焊接球阀是由双(单)作用气动活塞式执行器和焊接球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。本产品使用性能稳定,广泛的用于石化、冶金、电力等工业部门。



    产品名称

    三片式焊接气动球阀

    产品型号

    Q61F

    产品口径

    15-100MM

    产品压力

    1.0Mpa-4.0 Mpa

    阀体材质

    铸钢,不锈钢304316316L

    阀板材质

    铸钢,不锈钢304316316L

    驱动方式

    手动气动电动



    四、气动执行器的主要参数:



    气动执行器

    ZMA系列,ZMG系列单双作用气动执行器

    供气压力

    0.4-0.8MPA

    气源接口

    G1/4"G1/8"G3/8"G1/2"

    作用形式

    单作用气动执行器,双作用气动执行器

    可配附件

    电磁阀,限位开关,二联件,手轮机构等



    五、气动执行器的主要零部件材料:



    名称

    ZMA气动执行器

    缸体

    铝合金型材质硬质阳极氧化

    端盖

    压铸铝合金环氧树脂喷涂

    活塞

    压铸铝

    钢镀镍磷合金

    O型圈

    NBR

    螺栓

    304不锈钢







    五、三片式焊接球阀的阀体主要零部件材料:



    零件名称

    主要材料

    阀体

    铸钢,不锈钢304316316L

    球芯

    OCr18Ni9OCr17Ni12Mo2

    阀座

    聚四氟乙烯

    阀杆

    OCr18Ni9OCr17Ni12Mo2

    填料

    聚四氟乙烯, 柔性石墨



    六、三片式焊接球阀报价须知:

    1、 阀体参数:口径,工作压力,阀体材质,使用介质,温度,连接形式等参数

    2、 执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(-开式,-关式)

    3、可选附件:电磁阀,限位开关,二联件

    4、 若已经由设计单位选定的三片式焊接球阀型号,请将三片式焊接球阀型号直接报与我司销售部订购。

    5、 如有需要定做的,可以和我们联系,欢迎来电咨:021-66368888

    请尽量详细提供关于三片式焊接球阀的参数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供优质的服务.
