铸钢法兰气动球阀Q641F
100%密封,不泄漏
双向密封、介质任意流向
响应迅速、流通性好
启闭力矩小、寿命长
  • 产品概述
  • 技术参数
  • 车间实拍
  • 安装案例

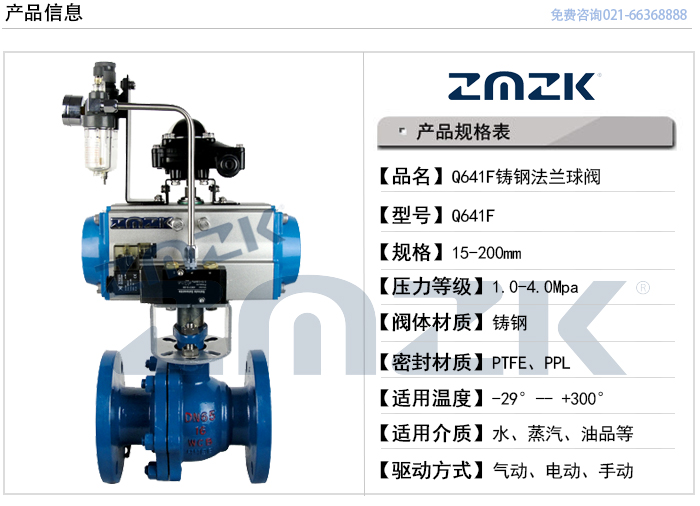

  • 铸钢法兰球阀型号规格表

    法兰球阀结构图

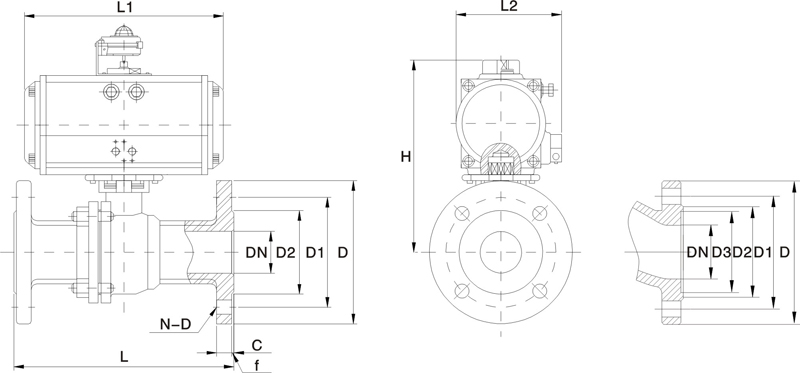

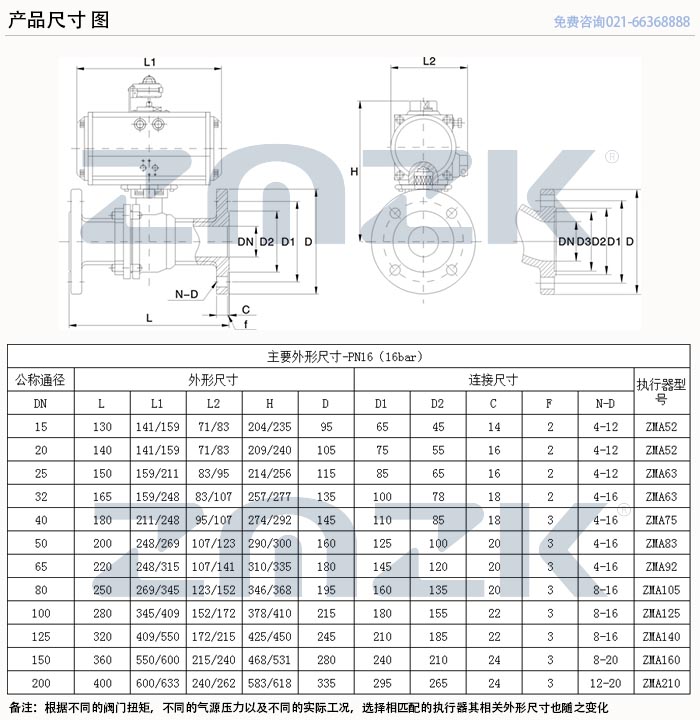

    法兰球阀尺寸图


    法兰球阀选配附件

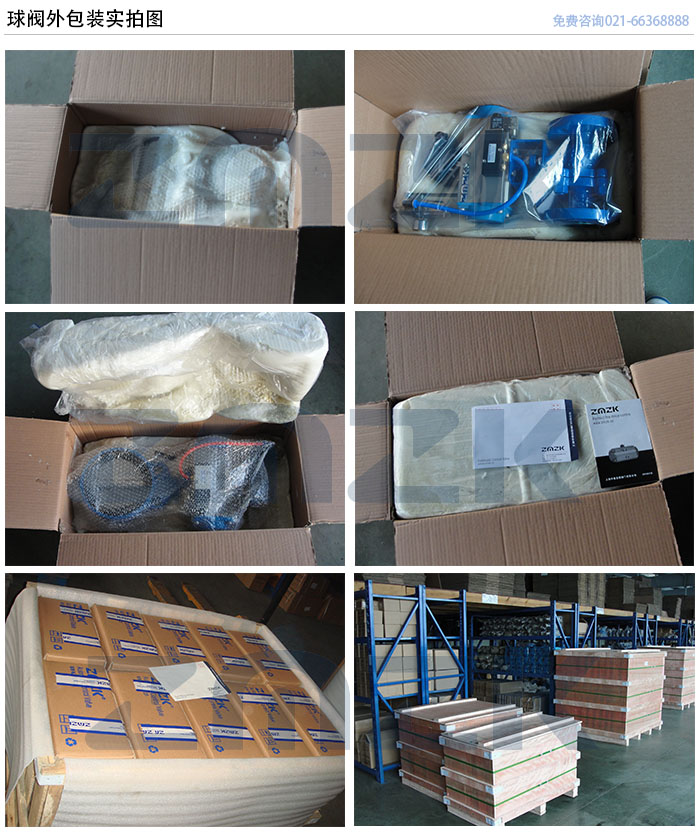

    上海中美阀门球阀外包装实拍图

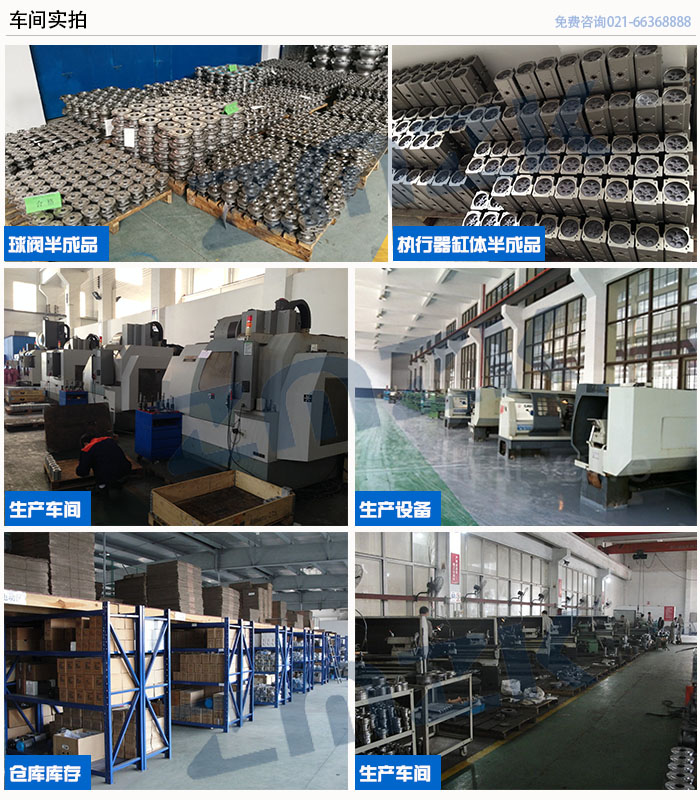

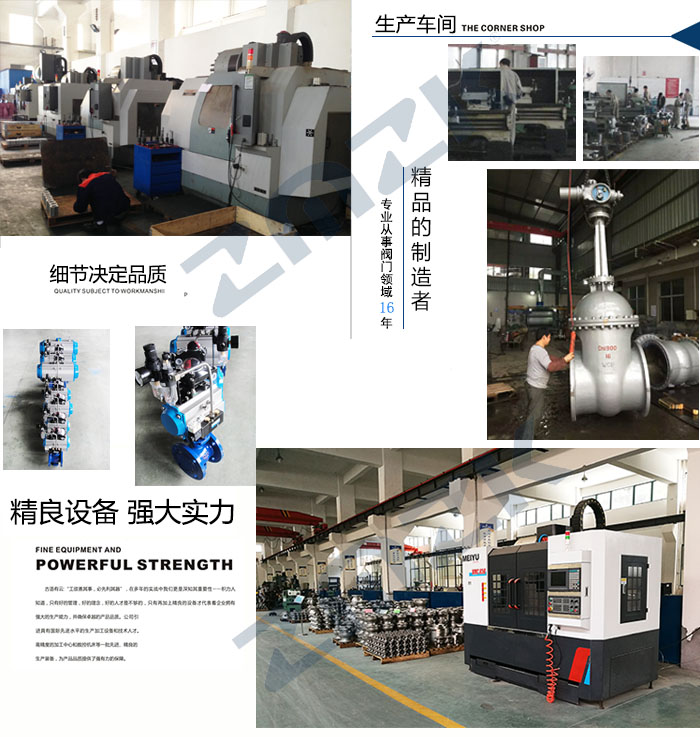

    上海中美阀门车间实拍

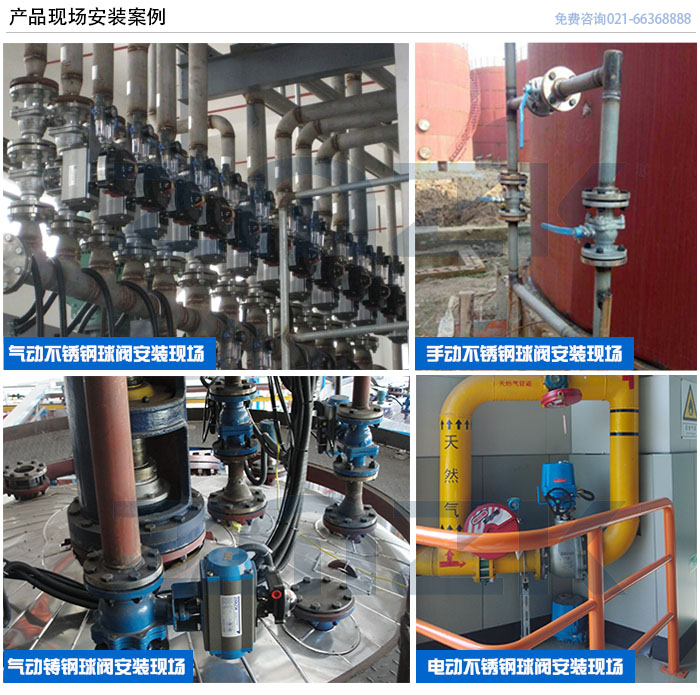

    上海中美阀门球阀现场安装案例

    一、铸钢法兰气动球阀概述

    铸钢法兰气动球阀是球阀配上气动执行器。气动执行器的执行速度相对较快,在很大程度上节约了人力资源以及时间。 铸钢法兰气动球阀是由截止阀演变而来。它具有相同的旋转90度提动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的, 即当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。


    二、铸钢法兰气动球阀特点

    铸钢法兰气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:

    1. 流体阻力小,其阻力系数与同长度的管段相等。

    2. 结构简单、体积小、重量轻。

    3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

    4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

    5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

    6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
