一、衬氟对夹气动蝶阀概述:

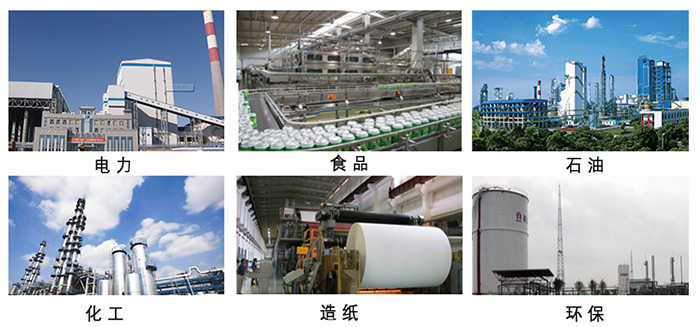

衬氟对夹气动蝶阀通常适用温度≤200℃，有腐蚀性或洁净度有一定要求工况，气动衬氟蝶阀是在过流部件、阀体、蝶板、阀杆上采用衬里技术衬里较厚的高分子材料，防腐蚀性能优良,可适用于任何浓度的酸、碱、盐及氧化剂、还原剂、有机溶剂等介质，气动衬氟蝶阀是化工、石油、医药、食品、钢铁冶炼、造纸、水电等系统的气体、液体、半流体的管路和容器上作截流和调节设备使用的理想产品。

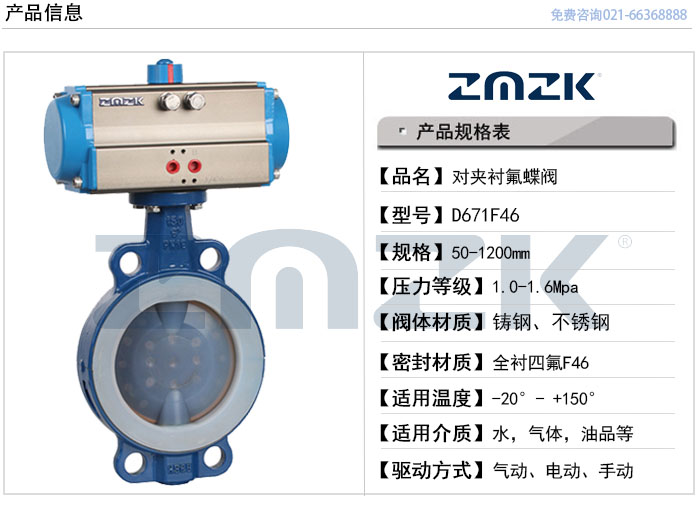

产品名称	衬氟对夹气动蝶阀
产品口径	50-1200MM
产品压力	1.0Mpa-2.5 Mpa
阀体材质	铸铁，铸钢，不锈钢304，316，316L
阀板材质	铸铁，铸钢，不锈钢304，316，316L
驱动方式	蜗轮、手动、气动、电动

二、衬氟气动对夹式蝶阀的主要特点:

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、操力矩小，操作方便，省力灵巧。

3、可以任何位置安装，维修方便。

4、密封件可以更换，密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、衬氟气动对夹式蝶阀的执行标准:



制造标准	GB/T 122387-89
法兰标准	GB9113-2000、GB17241.6-1998

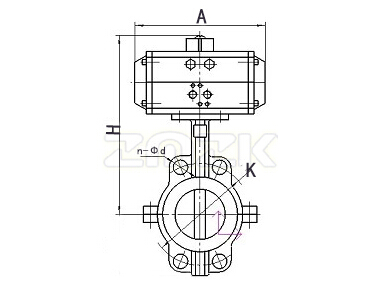

结构长度标准	GB12221-89
检验标准	GB/T 13927-92



四、气动执行器的主要参数:



气动执行器型号	ZM-AT系列,ZM-GT系列单双作用气动执行器
供气压力	0.5-0.7MPA
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
作用形式	单作用气动执行器,双作用气动执行器

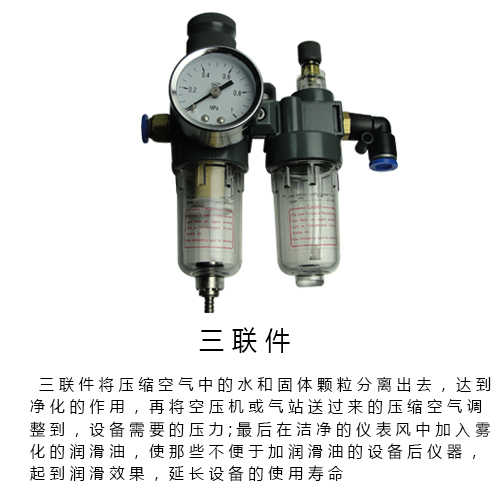

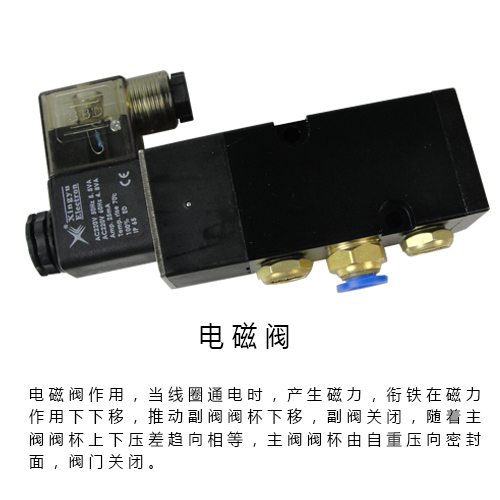

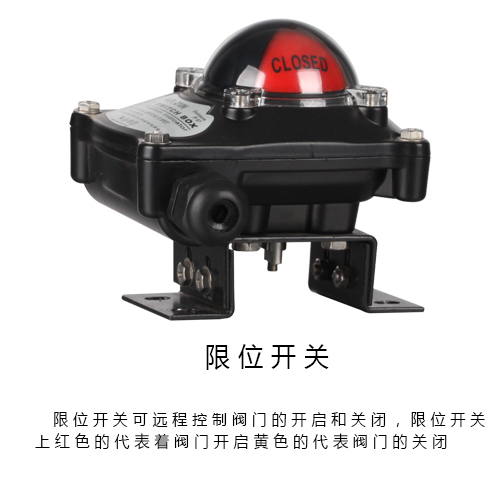

可配附件	电磁阀,限位开关,二联件,手轮机构等



五、衬氟气动对夹式蝶阀的主要零部件材料:



零件名称	主要材料
阀体	铸铁、铸钢、不锈钢、合金钢
蝶阀	铸铁、铸钢、不锈钢及特殊材料
密封圈	橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	O形圈、柔性石墨



六、报价须知:

1.阀体参数:口径,工作压力,阀体材质,使用介质,连接形式等参数

2.执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(气-开式,气-关式)

3.可选附件:电磁阀,限位开关,二联件

请尽量详细提供关于衬氟对夹气动蝶阀的参数,方便我公司技术人员为您准确选型,如有任何疑问,请致电我们021-66368888,我们一定会尽心尽力为您提供优质的服务.
