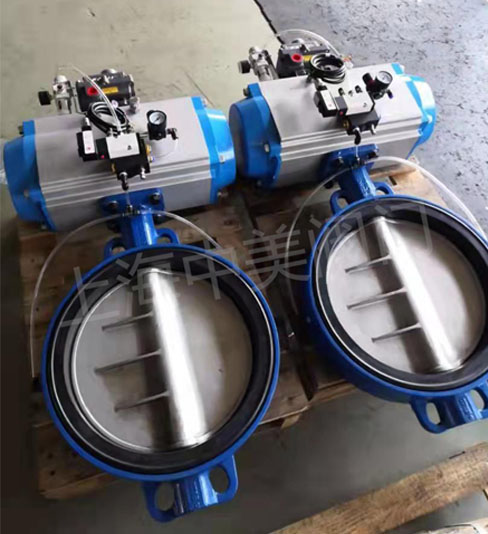

气动蝶阀由气动执行机构和蝶阀组合而成，因为蝶阀自身的特色，如重量轻，结构简单，易于操作等，常在大口径低压管道上安装运用。气动蝶阀可以分为单作用气动蝶阀和双作用气动蝶阀，本篇文章就根据单作用和双作用为您介绍气动蝶阀工作原理。

气动蝶阀通过压缩空气为动力源，驱动阀杆来控制圆盘形蝶板绕着轴线旋转，阀门初始位置根据实际需求而定，当阀门由初始位置旋转90°后即为一个动作结束（由开到关，或由关到开），反之为另外一个动作（由关到开，或由开到关）结束。

气动蝶阀的执行速度相对较快，在动作过程不易因卡住而损坏，并且不需要工人亲力亲为，不仅可做截断阀使用，亦可装配阀门定位器，达到调节控制管道介质的功能。气动蝶阀执行器分为单作用和双作用形式，双作用为通气开、通气关！其中单作用执行器具有弹簧复位的功能，可以在断气、断电的情况下自动关闭或开启，安全系数较高！

单作用气动蝶阀工作原理：

单作用气动蝶阀的单效果定位器输出的气信号压力输入到气动执行器无绷簧一侧的气室中，因为活塞上的气信号压力效果在推力和绷簧力之间存在差值的情况下，气缸活塞会做直线运动。经过齿轮和齿条传动使得气信号压力构成的推力与绷簧力平衡，则运动停止。

并且，在执行机构主轴作旋转运动的同时带动阀杆、阀芯作旋转运动，然后改动阀芯、阀座之间的流通面积，到达调节意图。

双作用气动蝶阀的作业原理：

双作用气动蝶阀有左右两个气室，气动蝶阀由双效果定位器输出的气源信号压力别离输入执行机构活塞左、右两个气室之中。因为输入两边气室的气源压力不同，在两个气室之间会构成压差，然后推动活塞作直线运动。经过齿轮、齿条传动，将活塞的直线运动转换成执行机构主轴的旋转运动，当左、右两个气室压力平衡的时分，运动停止。若是需要调节流量，则需要在执行机构作旋转运动的同时带动阀杆、阀芯做旋转运动，以改动阀芯、阀座间的流通面积，以到达调节意图。
