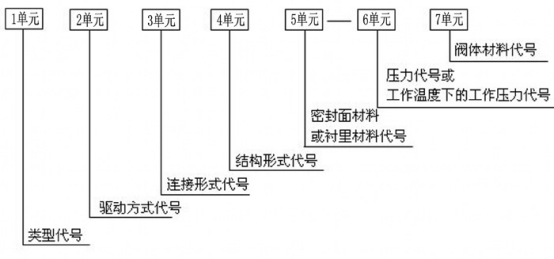

一、 阀门型号及组成D671X-10P-DN80
二、 阀门型号各组成部分代号
1、阀门类型代号
|
类型
|
蝶阀
|
球阀
|
闸阀
|
安全阀
|
止回阀
|
隔膜阀
|
减压阀
|
截止阀
|
|
代号
|
D
|
Q
|
Z
|
A
|
H
|
G
|
Y
|
J
|
2、阀门驱动方式代号
|
驱动方式
|
代号
|
驱动方式
|
代号
|
|
电 磁 动
|
0
|
锥 齿 轮
|
5
|
|
电磁—液动
|
1
|
气 动
|
6
|
|
电—液动
|
2
|
液 动
|
7
|
|
蜗 轮
|
3
|
气 — 液动
|
8
|
|
正 齿 轮
|
4
|
电 动
|
9
|
|
注：代号1、代号2及代号8是用在阀门启闭时，需有两种动力源同时对阀门进行操作。
|
3连接形式代号
|
连 接 形 式
|
代 号
|
连 接 形 式
|
代 号
|
|
内 螺 纹
|
1
|
对 夹
|
7
|
|
外 螺 纹
|
2
|
卡 箍
|
8
|
|
法 兰 式
|
4
|
卡 套
|
9
|
|
焊 接 式
|
6
|
|
|
4、结构形式代号
①蝶阀结构形式（代号表）：
|
蝶阀结构形式
|
蝶阀代号
|
蝶阀结构形式
|
蝶阀代号
|
|
密封型
|
单偏心
|
0
|
非密封型
|
单偏心
|
5
|
|
中心垂直板
|
1
|
中心垂直板
|
6
|
|
双偏心
|
2
|
双偏心
|
7
|
|
三偏心
|
3
|
三偏心
|
8
|
|
连杆机构
|
4
|
连杆机构
|
9
|
②球阀结构形式（代号表）：
|
球阀结构形式
|
球阀代号
|
球阀结构形式
|
球阀代号
|
|
浮动球
|
直通流道
|
1
|
固定球
|
直通流道
|
7
|
|
Y形三通流道
|
2
|
四通流道
|
6
|
|
L形三通流道
|
4
|
T形三通流道
|
8
|
|
T形三通流道
|
5
|
L形三通流道
|
9
|
|
-
|
-
|
半球直通
|
10
|
5、阀门密封材质代号表
|
材料
|
巴氏合金
|
搪瓷
|
渗氮钢
|
18-8系不锈钢
|
氟塑料
|
玻璃
|
Cr13不锈钢
|
衬胶
|
蒙乃尔合金
|
|
代号
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
J
|
M
|
|
材料
|
尼龙塑料
|
蒙乃尔
|
衬铅
|
Mo2Ti不锈钢
|
塑料
|
铜合金
|
橡胶
|
硬质合金
|
阀体直接加
|
|
代号
|
N
|
P
|
Q
|
R
|
S
|
T
|
X
|
Y
|
W
|
6、阀门公称压力
数值用阿拉伯数字直接表示（__MPa）MPa的数值公斤数的10倍
例如1Mpa=10Kg PN10=1Mpa
7、阀门阀体材料代号
|
阀体材料
|
钛及钛合金
|
碳钢
|
Cr13系不锈钢
|
铬钼钢
|
可锻铸铁
|
铝合金
|
|
代号
|
A
|
C
|
H
|
I
|
K
|
L
|
|
阀体材料
|
球墨铸铁
|
Mo2Ti系不锈钢
|
塑料
|
铜及铜合金
|
18-8系不锈钢
|
灰铸铁
|
|
代号
|
Q
|
R
|
S
|
T
|
P
|
Z
|
1、阀门型号阀体材料代号表:
|
序号
|
代号
|
阀体材料
|
|
1
|
Z
|
灰铸铁
|
|
2
|
T
|
铜及铜合金
|
|
3
|
C
|
碳钢
|
|
4
|
K
|
可锻铸铁
|
|
5
|
Q
|
球墨铸铁
|
|
6
|
I
|
铬钼钢：1Cr5MO、ZG1Cr5 MO
|
|
7
|
P
|
18-8系不锈钢：Cr18Ni9Ti、ZG1Cr18Ni9Ti
|
|
8
|
R
|
1Mo2T系不锈钢：Cr18Ni12 MO2Ti、ZG1Cr18Ni12 MO2Ti
|
|
9
|
V
|
铬钼钒钢：12Cr1 MO1V、ZG12Cr1 MO1V
|
|
10
|
S
|
塑料
|
|
11
|
L
|
铝合金
|
|
12
|
H
|
Cr13系不锈钢
|
|
13
|
A
|
钛及钛合金
|
注：Pg≤16kgf/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号
2、阀门型号密封面或衬里材料代号表：
|
序号
|
代号
|
密封面或衬里材料
|
|
1
|
T
|
铜合金
|
|
2
|
X
|
橡胶
|
|
3
|
N
|
尼龙塑料
|
|
4
|
F
|
氟塑料
|
|
5
|
B
|
锡基轴承合金（巴氏合金）
|
|
6
|
H
|
合金钢
|
|
7
|
D
|
渗氮钢
|
|
8
|
Y
|
硬质合金
|
|
9
|
J
|
衬胶
|
|
10
|
Q
|
衬铅
|
|
11
|
C
|
搪瓷
|
|
12
|
P
|
渗硼钢
|
注：1、由阀体直接加工的阀座密封材料代号用“W”表示。
2、当阀座和阀瓣（阀板）密封材料不同时，用低硬度材料代号表示（隔膜阀除外）。
8、公称通径
用数值表示，如DN100=100mm
|
