消防信号蝶阀
无销连接技术,使密封性能更可靠,使用寿命长
开关箱为全封闭结构,壳体结合部位均设有密封圈
国家标准生产,产品的密封试验强度试验及电器性能可靠性试验要求均远高于普通阀门
采用尼龙、聚四氟乙烯、耐腐蚀合金等不同覆层,耐腐蚀性能大大提高
  • 产品概述
  • 技术参数

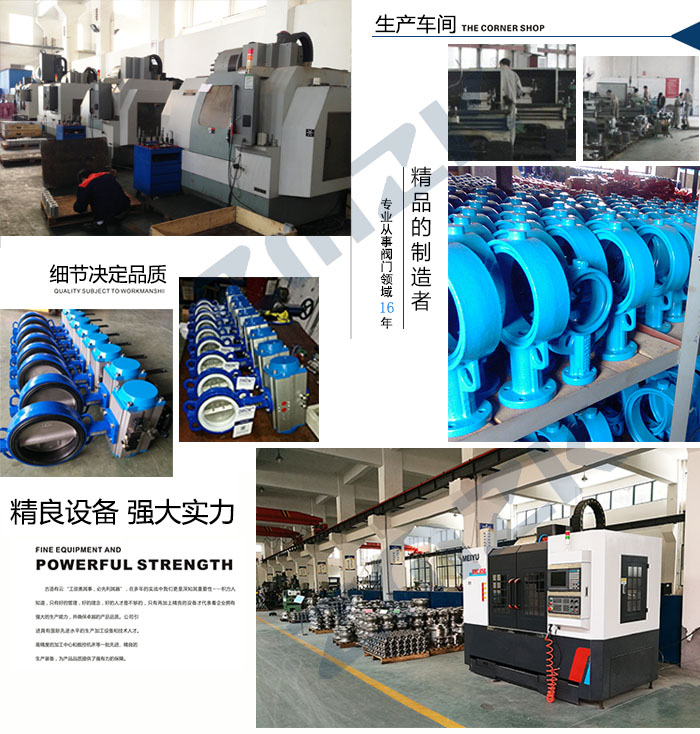

  • 车间实拍

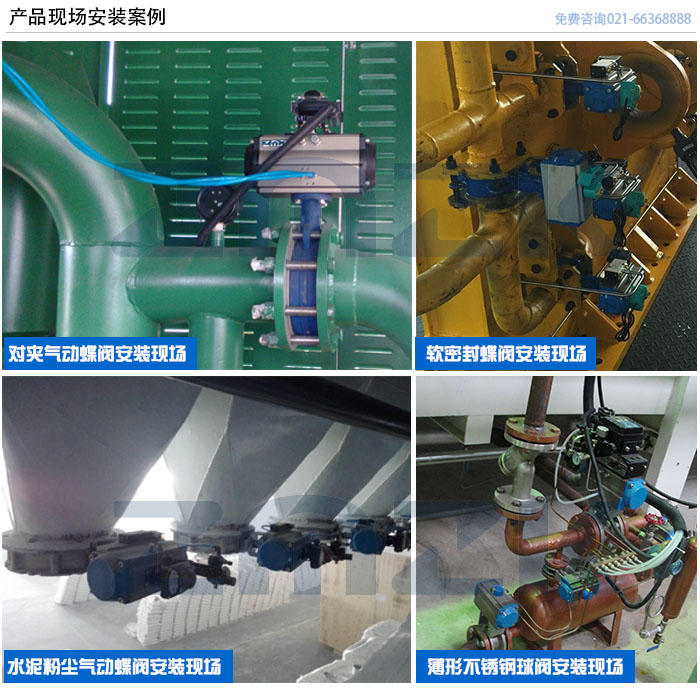

  • 安装案例


  • 一、消防信号蝶阀的概述

          消防信号蝶阀是消防工程中ZS系列自动喷水灭火系统的控制阀,是一种蜗轮传动对夹式带有启闭信号装置的蝶阀,具有显示灭火装置水源启闭状态功能。该产品按国家标准生产,具有结构简单,操作简便,密封性能好,关闭灵活,启闭显示位置准确、可靠、防潮等特点。

    二、消防信号蝶阀的性能特点

       1、上海中美阀门生产的消防信号蝶阀执行国家标准生产,产品的密封试验强度试验及电器性能可靠性试验要求均远高于普通阀门,因此可确保使用安全可靠。

       2、该信号蝶阀采用独特的同轴式结构,使蝶阀运动和输出信号实现同轴控制消除了累计误差影响,准确反映阀门启闭状态,该产品连接信号的输出开关两个几何位置的信号,也可以根据用户要求实现启闭连续信号的输出。

       3、采用尼龙、聚四氟乙烯、耐腐蚀合金等不同覆层,耐腐蚀性能大大提高,可满足不同介质的化学物理特征需要。

       4、产品外表造型美观,全部采用喷塑涂层,使产品防腐性能大大提高。

       5、先进的无销连接技术,使密封性能更可靠,使用寿命长,维修方便,可长期保持零泄漏。

       6、电器开关箱为全封闭结构,壳体结合部位均设有密封圈,因此可直接使用于户外。

       7、信号装置内部接线已完成,客户安装使用时,不用打开箱盖,直接使用随产品附带的专用接线插头即可。



    三、消防信号蝶阀的原理

    该系列蝶阀中线对夹式结构,采用蜗轮、蜗杆传动,旋转手轮时,凸轮随之转动,按预定位置将信号装置上触头压下或放开,相应输出“通”“断”电信号,显示蝶阀的启必状态。

    另外,信号蝶阀还可以通过凸轮上指示板直观的看出阀的启闭状态,指示板与管道平行为全开,与管道直为全关位,手轮按顺时针方向旋转由开到关,反之,阀门由关到开。

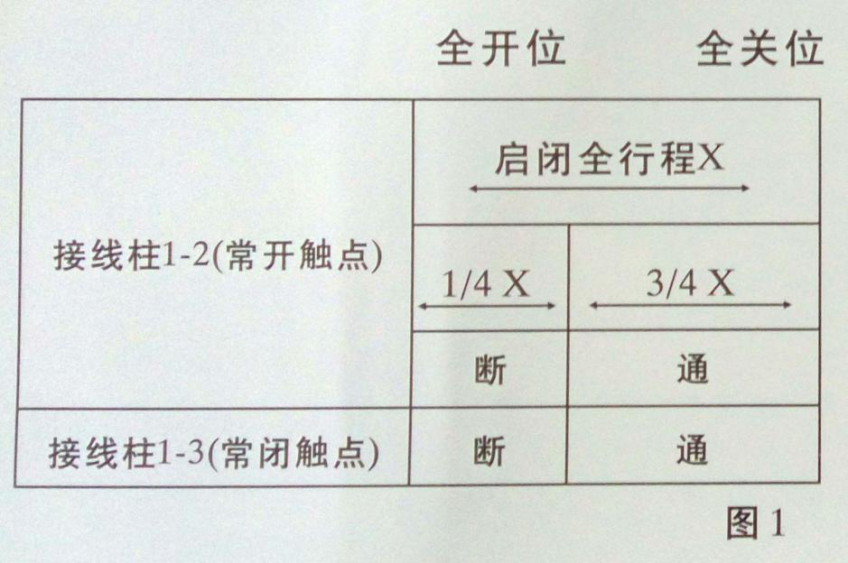

    输出电信号的特性




    四、消防信号蝶阀的用途

    本系列产品主要适用于消防系统中控制阀门,要求常开的场合,当阀门开或关到指定位置时,阀门上的信号装置便可发出信号送至消防检测中心,可以显示出蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能。也可作给排水系统管理上的控制阀门。




    五、输出信号的接线方法

    本系列产品的输出信号有两种形式

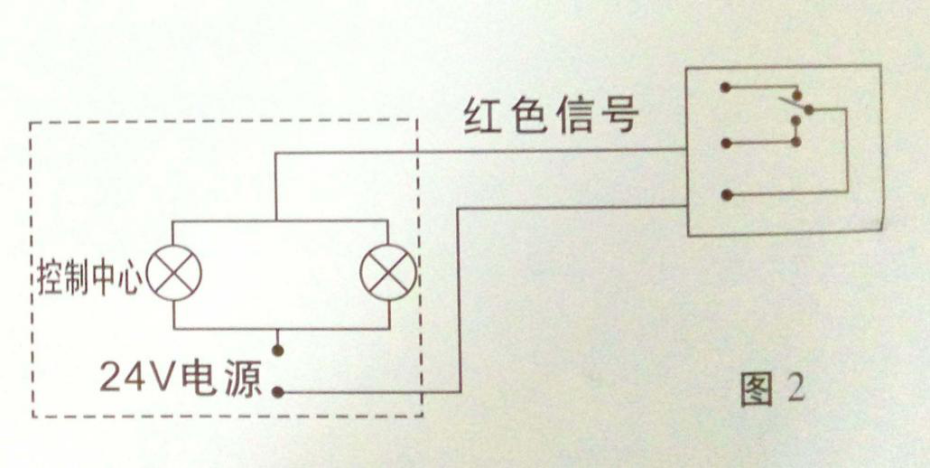

    形式1:只使用常开触点,常闭触点不用

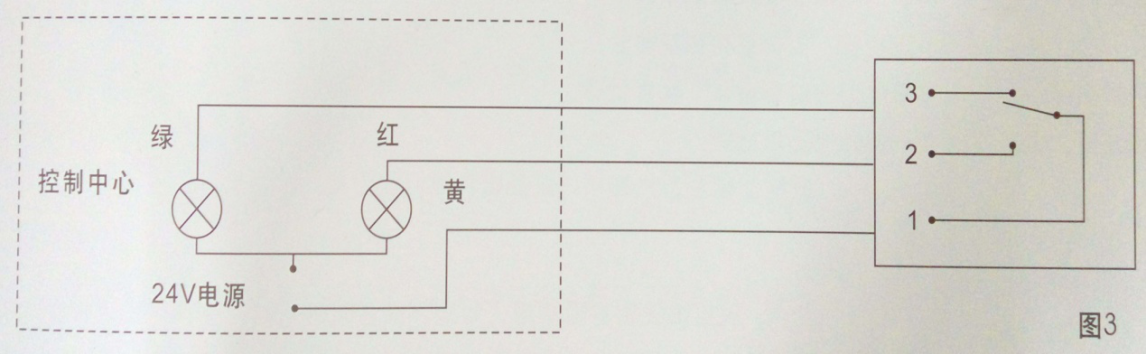

    形式2:常开,常闭触点均使用





    由图中可见,阀门为开位时,绿色信号灯亮,红色信号灯灭,当阀门关到指定位置时,绿色信号灯来,红色信号灯亮。



    六、消防信号蝶阀的主要性能

    工作介质

    水及流体介质

    工作温度

    -10-75

    公称压力

    1.6Mpa

    强度试验验压力

    4.8Mpa

    密封试验压力

    2.4Mpa

    信号触容量

    电压24V,电流1A

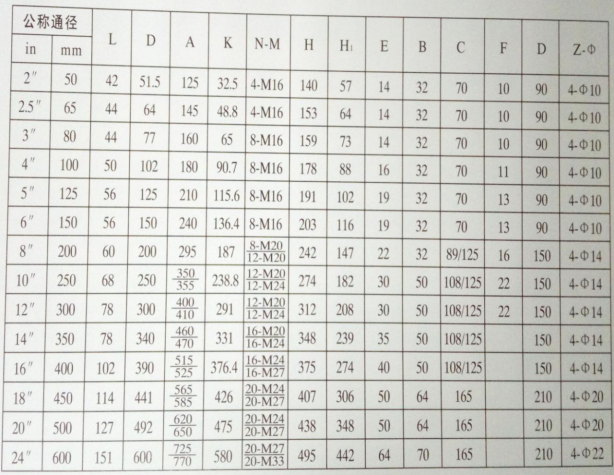

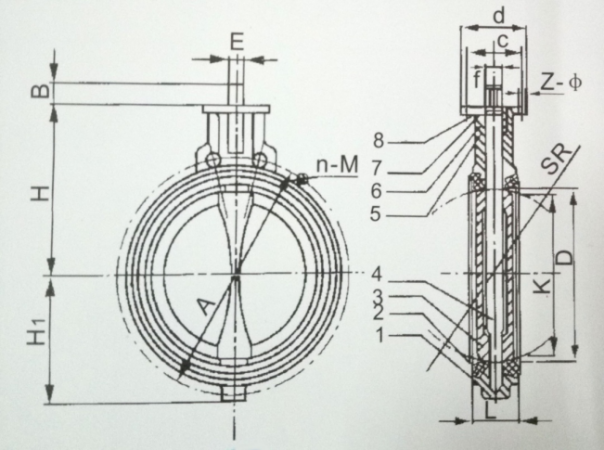

    七、消防信号蝶阀的主要外形尺寸及连接图







    八、安装使用

       1、本厂出厂的信号蝶阀均按标准严格检验,试验合格。用户在安装使用时,请勿随意拧动产品各部位的零件。安装前应首先确认本产品能与运行工况相符,并将阀门内腔擦试干净。

       2、接信号线时,可任选择上述接线形式中一种,只要将引出黄线接电源24V,将红线(常开),蓝线(常闭)接至消防控制中心,作为输出信号即可。接线完毕,可旋转手轮检查有否启闭信号输出。

       3、安装后,管道进行强度试验前,应将管道内腔冲洗干净,并将阀门蝶阀打开。
