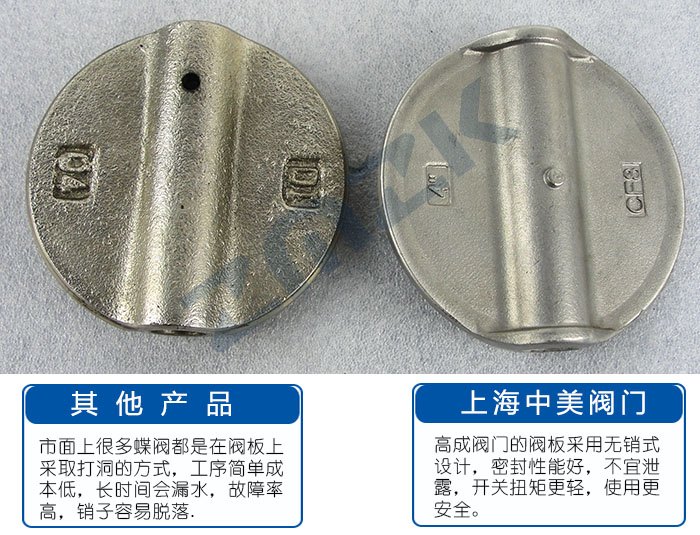

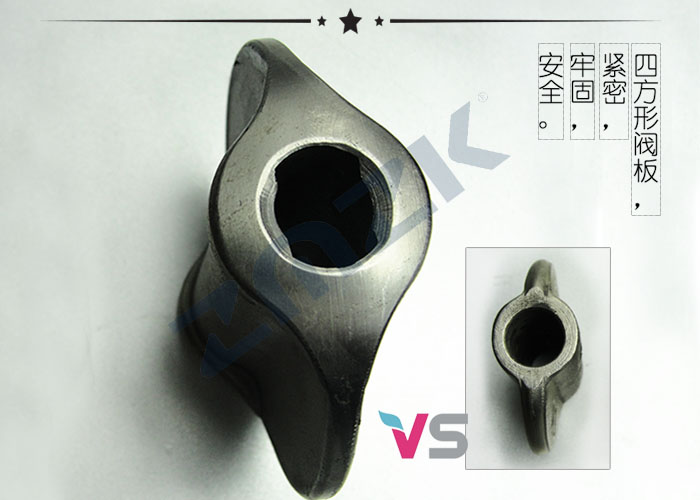

无销蝶阀，阀板无销钉不泄漏 |
|
阀体是烤漆，不易留下刮痕 |
|

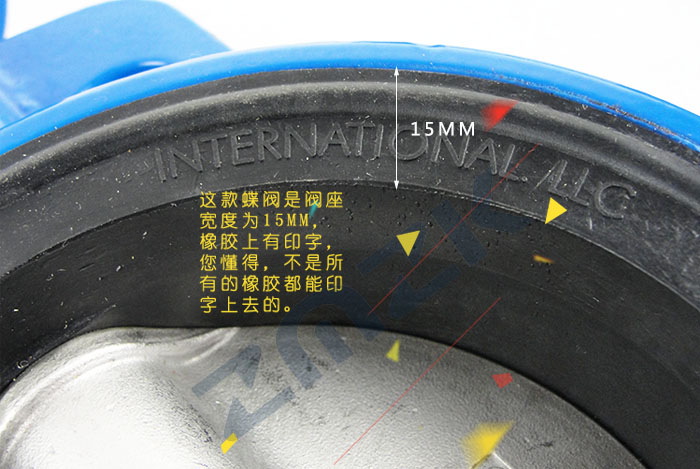

密封圈更耐磨，可更换，维修方便省时省成本 |
|
常规型号当天发货，交货快 |
|
-

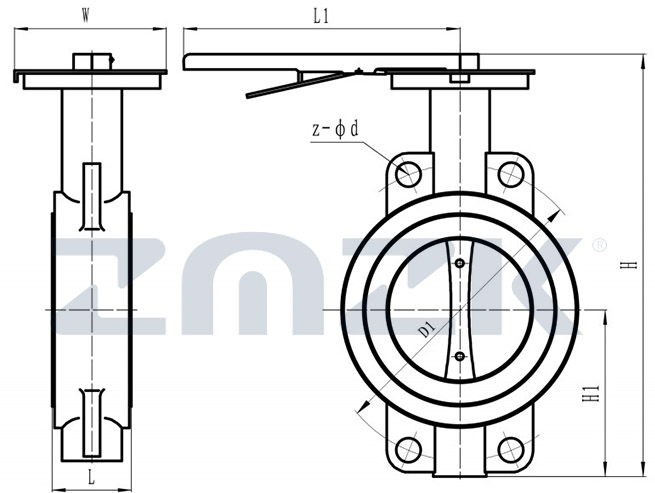

DN
D1
Z-d
L
H1
H
L1
W
40
110
4-19
40
63
235
270
65
50
125
4-19
43
63
235
270
65
65
145
4-19
46
70
250
270
65
80
160
8-19
46
83
275
270
65
100
180
8-19
52
105
316
270
65
125
210
8-19
56
115
340
310
65
150
240
8-23
56
137
376
310
90
200
295
8-23
60
164
430
353
90
250
350
12-23
68
206
499
353
90

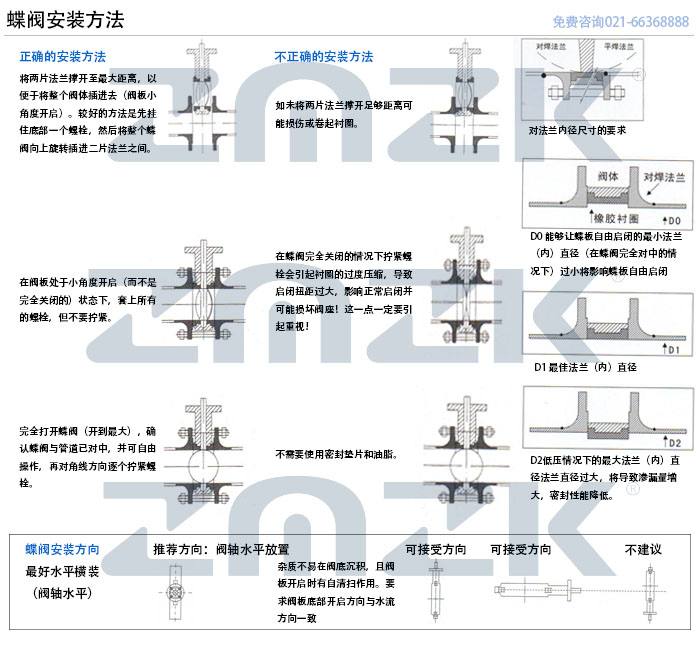

1、要求使用对焊法兰，不建议采用平焊法兰，因为钢管伸进平焊法兰，容易碰到阀板，影响阀板自由启闭
2、确认法兰尺寸必须允许阀板自由转动，法兰内径不能过小或过大，见右下图
3、蝶阀装上后不允许再焊接法兰，以免烫伤衬圈。
-

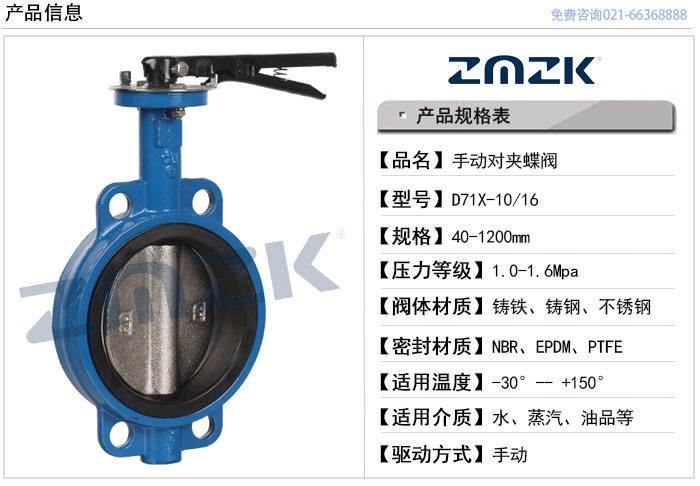

D71X手动对夹式蝶阀的技术参数
技术参数
公称通径
DN150-1200mm
连接方式
对夹式
气缸配置
ZMA执行器
气缸形式
双作用、单作用（弹簧复位）
控制方式
开关型、调节型
公称压力
10、16、25bar（如需更高压力订货时请注明）
气源压力
双作用：4~8bar、单作用：5~8bar
环境温度
标准型:-20~80℃
阀体材质
铸铁（Q）、碳钢（C）、不锈钢（304、316、316L）
密封材质
丁晴橡胶（X）、聚四氟乙烯（F）、全内衬聚四氟乙烯（F46）
备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造
